¡La necesidad del PARARRAYOS es indiscutible!

Por Miguel R. Ghezzi (LU 6ETJ)
https://host-argentina.com.ar/lu6etj/lu6etj/
tecnicos/rayos.htm



Pararrayos Descarga electricaRayos tormentas electricas



Curullando la frecuencia que habitualmente es mi QAP en VHF escuché una noche a un par de amigos conversando acerca de la conveniencia o no de colocar una toma de tierra en la torre que habitualmente sirve de soporte a las antenas de la estación.



Uno de ellos, quien a la sazón parece haber recibido en su QTH la ira del dios Thor, responsabilizaba a la conexión a tierra de su torre de ser responsable de atraer el letal flechazo hacia su casa con los consiguiente e importantes daños materiales sufridos.



(En estos casos los vecinos suelen acusar al pobre aficionado que, además de perder equipos y valiosos tesoros radioeléctricos, queda condenado a sufrir el escarnio de sus prójimos que con dedo acusador señalan a "esa torre" como la culpable de sus propias y personales desgracias.



El pobre hombre a quien esto le sucede ya es considerado culpable en su barrio de todo tipo de fallas en TV's. lavarropas, canillas, etc. y en cada tormenta eléctrica recuerdan a ese indeseable amateur que lejos de ser un leal servidor de la comunidad ¡se transforma en "jetattore" y portador de todo tipo de desgracias...!)

Un par de días después, y en tono de broma, decidí realizar una pequeña encuesta en la frecuencia para ver cuáles eran las opiniones al respecto: ¡Sorpresa!

.

Las opiniones se hallaban divididas aproximadamente por mitades, es decir, una mitad opinaba que era perjudicial y otra que por el contrario era beneficioso para la seguridad domiciliaria, y de los equipos.




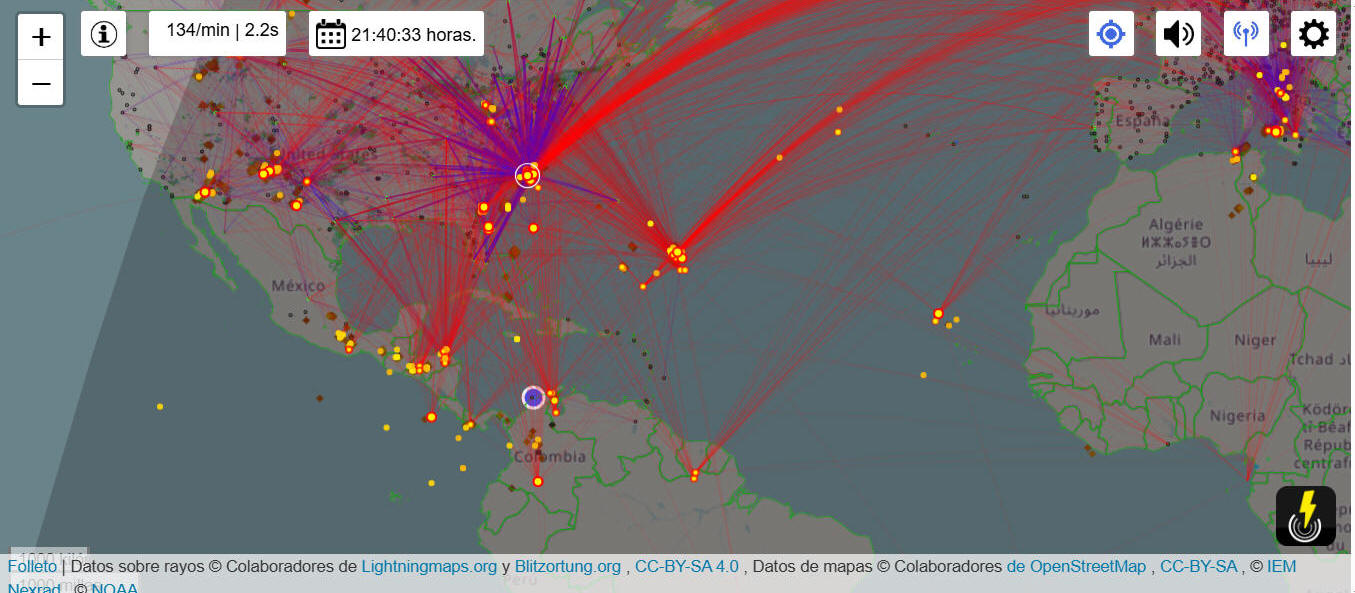

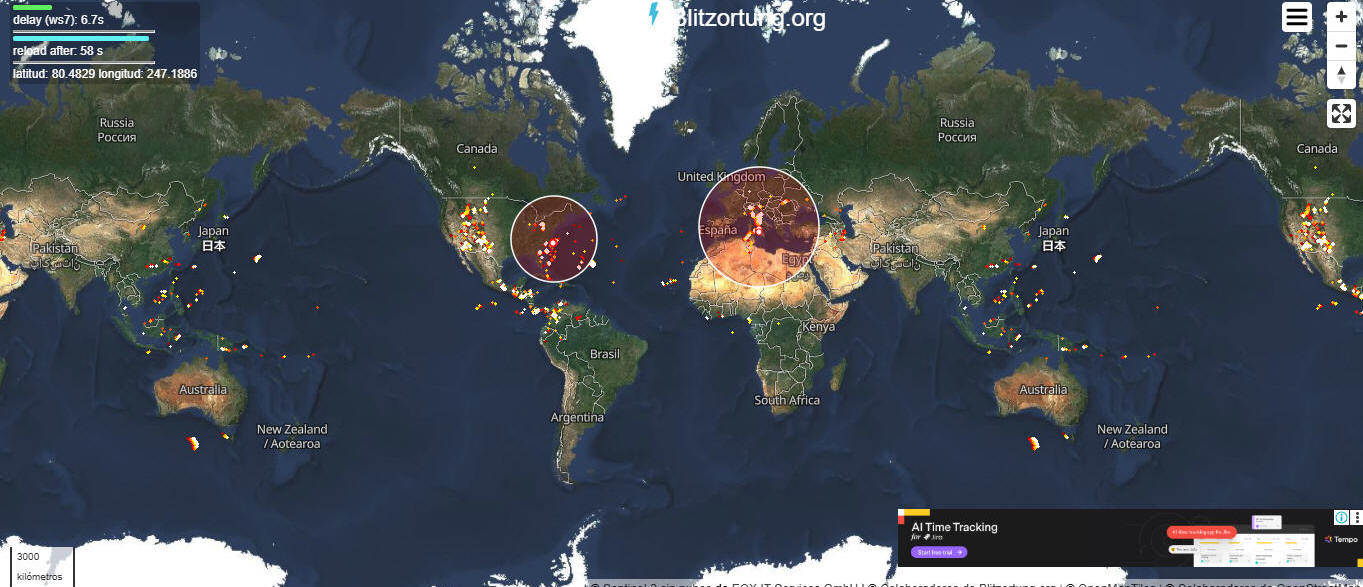

Todo lo que debe saber sobre como se forman los rayos..



Como protegerse de los Rayos.


El rayo es una poderosa descarga natural de electricidad estática, producida durante una tormenta eléctrica; generando un "pulso electromagnético"..rayos.htm.



¿Por qué no ocurre "nada" cuando cae un rayo sobre un avión?

Aunque pueda parecer lo contrario, es un hecho relativamente habitual que los aviones sean….



250 años después, aún no sabemos si los pararrayos funcionan de verdad...




Su seguridad y la de sus seres queridos depende de una correcta comprensión de este asunto.

No es un tema menor, especialmente tratándose de algo que puede ser tan mortal y destructivo como un rayo. Equivocarse en esto puede terminar en una tragedia. No es para tomarlo a la ligera por ende digámoslo con claridad:

Es imprescindible colocar una adecuada toma de tierra a su torre. No hacerlo le puede costar la vida.



¿Porqué a veces se duda?
Cada vez que un radioaficionado duda de la necesidad del pararrayos el espíritu de Don Benjamín Franklin  .....



Error fatal...
El pararrayos (o la torre a tierra que es casi lo mismo) atrae los rayos, por lo tanto no conviene "atraer el mal".



Es relativamente falso. Cierto es que el pararrayos atrae los rayos. Lo que no es cierto es que sin él, el rayo caerá en "otra parte".



El rayo caerá igualmente en su casa o instalación y seguramente  hará mucho más daño que en el pararrayos que se dispone justamente para canalizar la poderosa energía hacia un lugar conocido y seguro...



Un rayo buscará el camino más corto posible a tierra para descargar su energía.

Quién haya visto uno notará que el camino más corto no es exactamente una línea recta, sino que es algo sinuosa y retorcida, por lo tanto es mejor decir "el camino de menor resistencia".



 Entonces, puesto que para todos los efectos prácticos, su casa, su instalación eléctrica, su cañería de agua y mampostería es "la tierra", una vez que el rayo decidió caer sobre su terreno, solo es cuestión de esperar para saber qué prefirió, si la antena de TV, la línea telefónica, la de alimentación de 220 o la cuna de su hijo...





Puesto que decimos que  el rayo buscará el camino de menor resistencia, no podemos dejar de percibir que en su trayectoria debe atravesar la masa de aire que hay entre la nube y tierra y que es realmente un elemento bastante aislante, (previamente al rayo se establece la denominada "vena gaseosa" que es un conducto de aire ionizado que es mucho mejor conductor que el aire no ionizado y da inicio al proceso que desencadena esa gran chispa que es el rayo que viaja por ella).



Ahora bien una función del pararrayos es  proporcionar un camino de menor resistencia que el aire hacia tierra.



El pararrayos ideal sería un cable conductor conectado a tierra, por un lado, y "directamente con la nube" por el otro. En ese caso no hay ninguna duda, la electricidad estática de la nube será conducida a tierra por ese cable.

Pero, claro, es muy difícil llevar un cable hasta esas alturas, ¿que tal si lo acercamos a ella?. En tal caso "el camino de menor resistencia a tierra" seguirá siendo el cable de manera que el rayo atravesará la capa de aire hasta el cable y de allí la energía proseguirá por este buen conductor.



En la práctica tampoco alcanzamos esas alturas, simplemente acercamos un conductor hacia la nube lo más que podemos, sabiendo que a partir de la punta superior del cable el rayo encontrará una resistencia a tierra mucho menor que la masa de aire que hay entre esa punta y tierra. Es algo bastante simple de comprender.



Otra función del pararrayos es tratar de establecer la vena gaseosa que inicie la transmisión de energía del rayo a tierra, para ellos se aprovecha el denominado "efecto de puntas", este efecto ayuda  a que en el extremo del pararrayos se produzca un área intensamente ionizada que ayuda producir la vena gaseosa a partir de ese extremo (por eso los pararrayos tienen una punta muy aguzada).



Algunos pararrayos destinados a cubrir grandes estadios suelen tener en la punta una partícula de material radiactivo cuya desintegración ioniza el aire circundante a una mayor distancia de la punta aumentando el área cubierta.



Debemos tener presente que: Un rayo produce una media de tres pulsos consecutivos con un tiempo de ataque de aproximadamente 2 us y decaimiento de 10 a 40 us que alcanza en promedio unos 18.000 Amperes para el primer pulso y la mitad para los restantes.



El 10% de los rayos excede valores del orden de los 60.000 amperes y el 1% supera los 180.000 Amperes.



El pararrayos ¿atrae rayos que no habrían caído en mi QTH?
No, el pararrayos atrae los rayos que casi con seguridad caerán en su QTH, su virtud es heroica, desafía al dios Thor diciéndole "-golpéame a mi que soy fuerte y no a los pobres humanos que están bajo mi protección-" y el dios, qué es todo un caballero, acepta el desafío con gusto...



Pero ¿hasta dónde alcanza su virtud protectora?, realmente no mucho. Básicamente un pararrayos establece una campana protectora semiesférica, el radio de dicha semiesfera es aproximadamente igual a la altura del pararrayos.



Más allá de esta campana el pararrayos pierde su capacidad de atraer el rayo y si estaba destinado a caer un par de casas más allá, lo hará allí, sin la menor duda...



Mi torre ¿es un pararrayos?
Eso depende: ¿Su torre es un un buen conductor?. ¿Su torre tiene una buena conexión a tierra?, ¿Su torre termina en una punta aguzada?, ¿la punta de su torre es la parte más alta de su QTH?. Si la respuesta estas cuatro preguntas es SI.
¡Entonces su torre es un pararrayos...!



La cuestión entonces es saber cuánto se aparta su sistema de de un rotundo SI en estas preguntas.



Por ejemplo:

En nuestro país son comunes la torres de tramos separados construidas en hierro. El Hierro no es tan buen conductor como el Cobre o el Aluminio, pero ¿es mejor conductor que el aire?, ¿es mucho mejor conductor que el aire?, si la respuesta es SI, consideraremos que se se aproxima bastante a un pararrayos.
Ahora bien...



¿Los tramos están separados entre si por unos cuantos centímetros de material aislante o simplemente están apoyados entre si y sujetados mediante bulones?

Si la respuesta es SI a la segunda entonces bien podremos considerar que la unión entre los tramos es un buen conductor (o en todo caso un mal aislante) y que efectivamente el conjunto todavía es un buen conductor. Por lo tanto aceptaremos que, aún en estas condiciones, ¡será, en promedio, un mejor conductor que el aire que la rodea!




Mmmm... En este caso, creo que es obvio que no servirá para proteger algo más allá que la cucha del perro, siempre y cuando la cucha este bien pegadita a la torrecilla...



¿No está conectada a una buena tierra?
Esta es la parte que genera más dudas en los aficionados. La torre aislada ¿atrae los rayos?

.

Antes dijimos que el rayo busca el camino de menor resistencia eléctrica, ¿que pasa entonces cuando la torre está aislada?. Eso depende de qué entendamos por "aislada". Si por aislada entendemos "apoyada sobre un aislador de porcelana", por ejemplo, entonces lo de aislada, no es más que una ilusión, considere lo siguiente:

Imagine un rayo (*) que a unos 50 metros de altura se pregunta ¿cual es el camino de menor resistencia para descansar un rato en tierra? (el de menor resistencia).



Tiene dos alternativas: Recorrer, digamos  45 metros hasta el techo de su casa, o recorrer 20 hasta su torre de 30 m, cortar camino por ella y luego recorrer otros 30 centímetros haciendo una chispa hasta la tierra.



Si Ud. fuera el rayo ¿no cortaría camino?. Bueno ahí tiene la respuesta. Aunque "esté aislada de tierra", la menor resistencia de la estructura metálica igual hará que el rayo busque ese camino, pero ¡alto! ¿significa esto que da lo mismo que esté conectada directamente a tierra?



Considere cuánta tensión hace falta para que se produzca un arco de 30 cm de longitud, ¿no es poca, verdad?. Ahí tiene. En el momento de la chispa a tierra, su torre se halla, al menos a un potencial tan alto como este, y también su antena, su cable coaxial, su equipo, sus riendas (que seguro también aisló "para que no atraigan a los rayos").



Entonces, no lo dude ni por un momento mi amigo. Conviene hacer una muy buena conexión tierra como afirman todos los libros de electricidad escritos desde Benjamín Franklin hasta nuestros días ¡y reservar nuestro derecho a gozar de supersticiones pero en áreas más inofensivas...!



Recuerde esto. No lo olvide, Grábelo, Escríbalo 200 veces. La estructura de su torre siempre ofrecerá un camino más corto para el rayo ya sea que esté o no aislada, él tenderá a ir hacia ella siempre. Lo que haga luego depende de su toma de tierra...



¿Mi torre no está sobre el suelo sino sobre una pared de mi casa ¿qué hago?

En este caso el rayo cortará camino por la torre ¡precisamente hacia la estructura de su propia casa!, seguramente mojada y rica en las sales conductoras de su mampostería y allí se hará una fiesta con su instalación eléctrica, telefónica, radial y cargará en su camino con todo tipo de apetitosos artefactos eléctricos y electrónicos y, si todavía está hambriento, no olvide que su cuerpo y el de su familia son muy buenos conductores (y aunque sus colegan le digan que es "de madera" por no aceptar estos sanos consejos al rayo no le importa).



En este caso es mucho más importante que su torre tenga un generoso conductor que la vincule a tierra el cual debe estar separado de las paredes por los separadores que se fabrican para el propósito puesto que el rayo estará descargándose a tierra bien pegadito a su propia casa....



Tipo de conexión a tierra

Esto depende bastante de la naturaleza del suelo, sea este rocoso, arcilloso, con napas de agua muy cerca de la superficie, terrenos salinos, etc. De manera que señalaremos una conexión típica aunque siempre será recomendable acercarse a los profesionales encargado de este tipo de instalaciones para edificios o estructuras importantes como silos, etc., en la zonas rurales.








De todas maneras toda medida que se tome para mejorar la conductividad del suelo circundante será beneficiosa, al clavar la jabalina es conveniente dejar a flor de tierra un recipiente de unos 4 litros o más, perforado que contenga alguna sal que ayude a aumentar la concentración de iones en el suelo.



Estas sales se obtienen en cualquier droguería industrial y se mezclan en igual cantidad con tierra que se emplea para llenar el recipiente. Un suelo húmedo es por supuesto mejor.

Puede emplearse Sulfato de Cobre (Vitriolo azul), Sulfato de Magnesio (Sales de Epsom), Cloruro de Calcio, Cloruro de Sodio (Sal de cocina) o Nitrato de Potasio.



Debe hacerse notar que las frecuentes lluvias irán "lavando" progresivamente estas sales del suelo por lo que habrá que reponerlas en períodos de dos a tres años.
Tenga presente la toxicidad de estas substancias. No las deje expuestas en la superficie si hay niños o animales en la zona trabajada.



Jabalinas:
Se emplearán al menos cuatro jabalinas con una longitud no menor que 2,50 m construida con Cobre, Acero inoxidable, Acero revestido en cobre (que facilita su penetración en terreno), Acero galvanizado en caliente o materiales aprobados para ese fin. El diámetro en que habitualmente se las obtiene es de 12 a 16 mm y si es mayor, mejor aún.



Se colocarán una justo sobre el pie de la torre y las otras tres formando una estrella con centro en la torre y apartadas un par de metros de ella. Estas jabalinas se unirán entre si formando un círculo exterior y a su vez cada una de ellas a la torre y a la jabalina central.



Convendrá construir los conductores mediante cinta de cobre de 30 a 50 mm de ancho y por al menos 3 o 4 décimas de espesor o cable del mismo material de unos 5 mm de diámetro.



Las uniones eléctricas deberán realizarse por procedimientos mecánicos (abulonadas) y debidamente protegidas de la corrosión puesto que esta red conductora habrá de estar enterrada unos 30 cm.



Deberán considerarse las propiedades del suelo puesto que puede ser de naturaleza corrosiva y arruine fácilmente esta instalación. De acuerdo a la empresa Polyphaser de USA, una resistencia del orden de los 5 Ohms es considerada óptima para el propósito.



Si es posible alcanzar la primer napa de agua con un buen conductor ello será aún mejor, especialmente en terrenos secos o rocosos.



IMPORTANTE::

El cable conductor que une al pararrayos con la jabalina debe tenderse tan recto como sea posible. si tiene que variar su dirección ¡evite los ángulos agudos!, de ser necesario esto haga que el cable describa una curva suave.El cable conductor que une al pararrayos con la jabalina debe tenderse tan recto como sea posible. si tiene que variar su dirección ¡evite los ángulos agudos!, de ser necesario esto haga que el cable describa una curva suave.



¿Pararrayos si o no?
Con todo lo dicho creo que no cabe duda acerca de las ventajas de emplear un pararrayos en la torre. El pararrayos deberá instalarse de manera que sea la parte más alta de toda la estructura y deberá vincularse a tierra mediante los cables de cobre cuyo diámetro y dispositivos de conexión se hallan normalizados de acuerdo a su longitud y elemento a proteger.



El cable de conexión tiene que ser recto y evitarse las curvas y dobleces, especialmente curvas pequeñas y/o en ángulos rectos debido al aumento considerable de inductancia que estas geometrías producen.



Debe tenerse presente que la descarga de un rayo puede producir una formidable cantidad de corriente durante tiempos relativamente cortos y hablar de 100.000 Amperes y millones de Voltios en este campo es habitual.



En estas condiciones aunque la resistencia del cable es baja, la de la conexión a tierra no lo es tanto, de allí que la caída de tensión que se produce en él camino a tierra es muy alta, por lo tanto los elementos que están sobre las partes superiores de la torre se hallarán a potenciales que fácilmente pueden alcanzar varios miles de Voltios.



Estas altas tensiones se propagan por los cables coaxiales u otras líneas de transmisión y colocan a los equipos conectados a ellos a muy altos potenciales respecto de tierra, de allí que habrá que tomar otras precauciones adicionales.



La duración de un rayo es muy corta, la corriente es del tipo impulsiva o transitoria, entonces, además de la resistencia eléctrica del cable, hay que considerar muy cuidadosamente la inductancia del mismo que puede dar originar fuerzas contra electromotrices cuyos valores alcanzan fácilmente valores varias veces superiores a los resultantes de la caída de tensión por resistencia óhmica en el cable.



De allí que el sistema de tierra debe ser bueno, en este sentido, para una rápida respuesta en frecuencias del orden de 10 a 100 KHz. La popular costumbre de enterrar un radiador de automóvil es una forma de lograr justamente una manera de disminuir la inductancia

.

Esto nos lleva a considerar seriamente a la misma torre como conductor. Efectivamente, aunque la resistividad eléctrica del Hierro es mayor que la del Cobre, el diámetro de la torre es mucho mayor que el del conductor de Cobre que conecta normalmente al pararrayos y por ende su inductancia es menor, de manera que a los efectos de preservarnos del pico de fuerza contraelectromotriz la misma torre será el principal colaborador.



Para que este efecto beneficioso sea aprovechado en su totalidad será conveniente emplear un procedimiento que permita "puentear" eléctricamente las uniones físicas entre los tramos, preferentemente empleando cintas de Cobre para que la inductancia de las uniones se mantenga en los valores mínimos posibles.



Experiencias realizadas por la empresa Polyphase muestran que, en general, la torre conduce cerca del 80% de la energía y el cable de cobre del pararrayos solamente un 20%...



¿Y con esto alcanza?

Lamentablemente no..Con el pararrayos (o la torre puesta a tierra) habremos logrado canalizar por un camino seguro gran cantidad de la energía del rayo, pero como hemos visto los potenciales eléctricos remanentes siguen siendo muy altos y peligrosos para la vida.Con el pararrayos (o la torre puesta a tierra) habremos logrado canalizar por un camino seguro gran cantidad de la energía del rayo, pero como hemos visto los potenciales eléctricos remanentes siguen siendo muy altos y peligrosos para la vida.



Hasta ahora probablemente habremos protegido las estructuras principales, aunque no algunos artefactos eléctricos y mucho menos los sensibles equipos electrónicos. Tampoco las vidas.



Un choque eléctrico resultante de estar en contacto físico con algún artefacto que se halle conectado a las antenas etc., es más que suficiente para producir un paro cardíaco y lesiones tales como quemaduras, etc.



Un rayo directo es algo muy poderoso, rara vez asistimos a las consecuencias de un rayo directo, generalmente, en la ciudad, observamos los efectos de descargas secundarias o sobre tensiones producidas cuando un rayo alcanza las líneas de suministro eléctrico o telefónico, pero un rayo directo es mucha energía!, frente a él salvar la vida y las estructuras ya se puede considerar un éxito.



Pero quedan varias cosas por hacer con todo conductor que ingrese a nuestra vivienda desde el exterior.
Todo cable que provenga del suministro eléctrico domiciliario, telefonía, antenas etc. debería ingresar a la vivienda mediante un dispositivo provisto de una jabalina a tierra dispuesta lo más cerca posible de esa entrada y a través de descargadores gaseosos que permitan derivar a a tierra los impulsos eléctricos que puedan llegar por los cables externos.



La experiencia práctica demuestra que los aparatos electrónicos que un técnico de radio suele reparar luego de una tormenta son aquellos dañados por sobre tensiones en la línea de alimentación más que aquellos que hayan recibido un impacto en la antena.



Cable coaxial
En el caso de los cables coaxiales es recomendable conectar directamente su malla a una jabalina cerca de la entrada a la casa, además para ellos existen dispositivos que bloquean la corriente continua del rayo aunque permiten el paso de la gama de frecuencias de radio para la cual se hayan diseñados y también dispositivos gaseosos (que aquí llamamos "chisperos") que no bloquean el paso de la CC y por lo tanto permiten emplear el coaxial como medio de enviar energía a preamplificadores remotos, etc. En inglés tales dispositivos se denominan "lighting arrestors".
